Etude de cas " Les salves IR".
Application : Le Time Lapse
Un film d'une minute en 640x480, 30 images
par seconde équivaut à peu près à 100 Mo de données. 1 Heure de vidéo 100X60 = 6
Go et tout dépend de la qualité de la vidéo.
Faire du Time Lapse équivaut à prendre 1 vue toute les X secondes pendant x
minutes ou x heures pour créer votre film de plusieurs secondes sans
avoir une capacité de stockage importante sur le lieu de prise de vues et sans
avoir aussi les yeux rivés sur le chrono pour déclencher votre appareil photo.
Intervallomètre à infrarouge pour PENTAX Kx.
Ce signal serait compatible pour les
: Canon EOS 1100D (Rebel T3), 1000D (Rebel XS Digital), 650D
(T4i), 600D
(T3i), 550D (T2i), 500D (Digital Rebel T1i), 450D (Digital Rebel XSi), 400D
(Digital Rebel XTi) , 350D (digital Rebel XT), 300D (digital Rebel), 300V, 300,
60D,
60Da, 50E, 50, 33, 30, 3000 ... etc
Canon Powershot G12, G11, G10, G1X.
Pentax K200, K110D Super, K110D, K100D, K20D, K10D, K-7, K-5, Kr, Kx, *, *
istDS istDS2, * istD, * ist, MZ-6, MZ-L, ZX-L.
Contax N Digital, NX, N1, 645.
Samsung GX-10, GX 1L, GX 1S, à essayer bien sûr...
Pour les autres marques*, il suffit de trouver sur la toile le signal correspondant et suivre ce tuto.
Vous pouvez commander votre appareil photo avec un Smartphone en installant une application dédiée mais je n'ai pas de Smartphone.

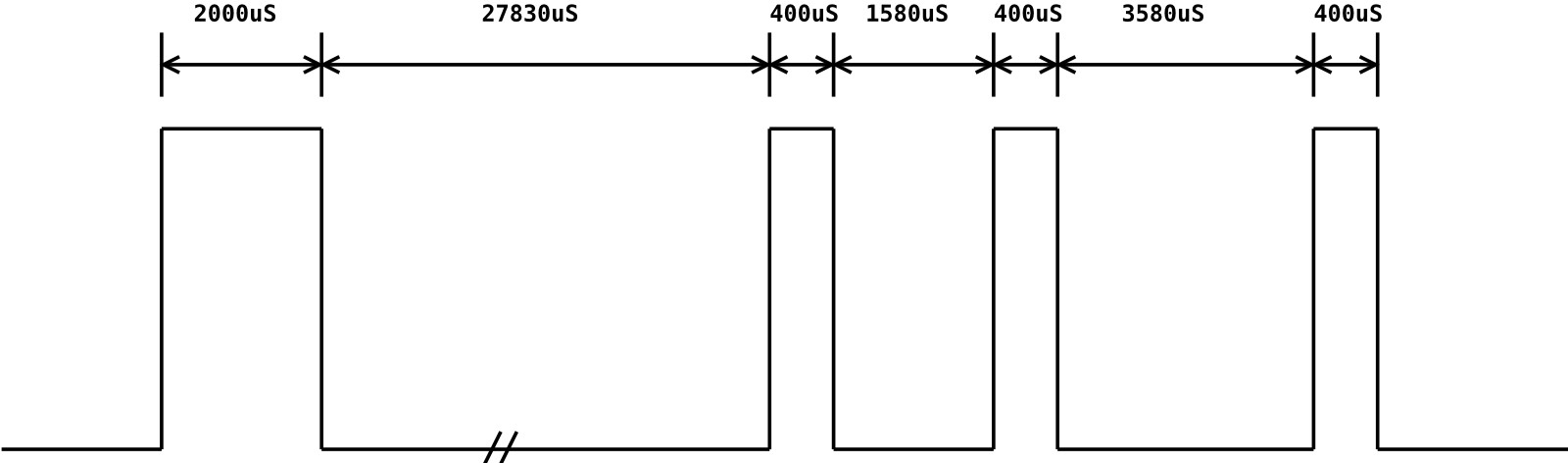

(*) Pour le Nikon ci dessous, je vous propose une astuce pour créer un signal de 400us (microseconde) avec Audacity qui ne propose que la milliseconde.
De mémoire, le signal généré pour le Nikon est de 38,4 KHz. C'est à vérifier.
donc 19,2 KHz
Sur l'échelle 1 ms = 1000us, je veux 400us, le rapport est 1000/400 =2,5.
Je veux un échantillon de 19,2KHz sur 400us. Je prends 19,2X 2,5= 48KHz : Je crée donc un signal de 48000 Hz sur 1 ms pour prélever une salve de 19,2 KHz sur 400us.

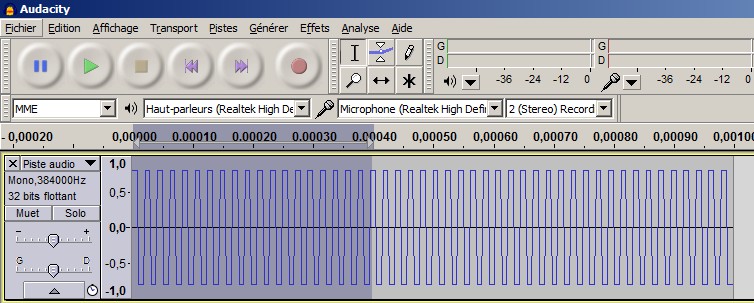

Sélectionnez 400us puis copier/coller à la suite de votre trame.
Nous allons partir sur cette base. Un signal de 38kHz pilotera votre appareil photo. Ce signal est généré par la télécommande Infrarouge vendue par la marque ensuite nous allons faire un peu de bricolage.
On va y aller doucement et je vais faire très simple.

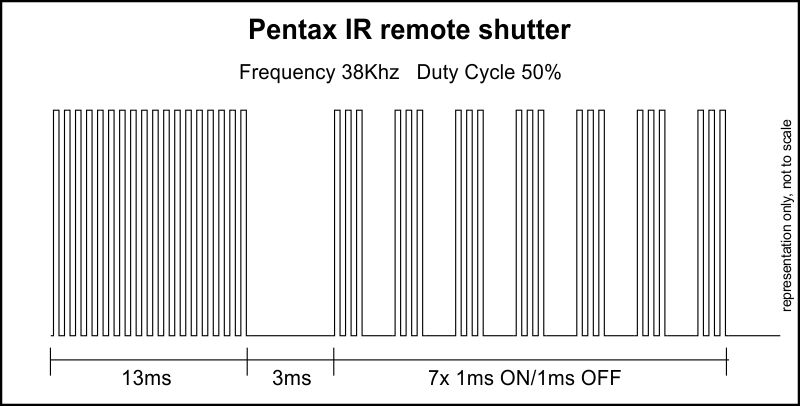

Ce signal a cette allure :

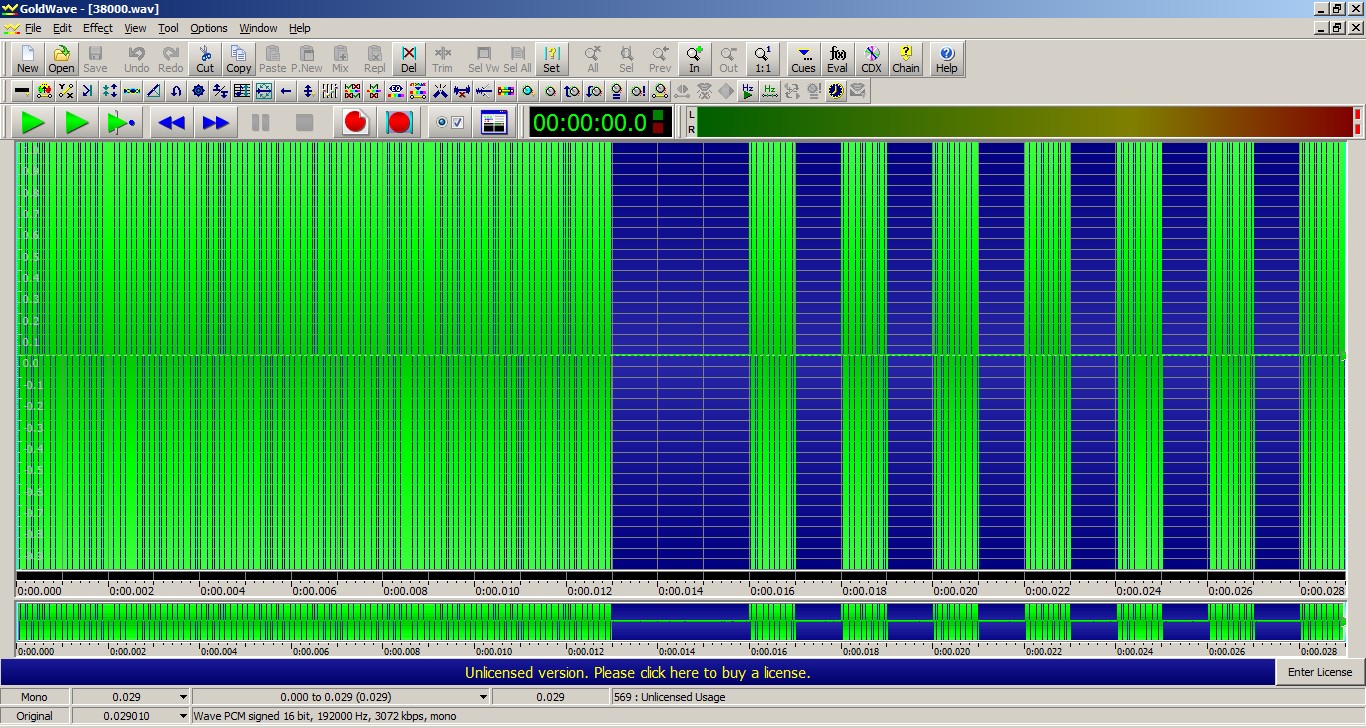

Après avoir créé ce signal, il aura cette forme sous Goldwave (http://www.goldwave.com/)
:
Pour créer ce signal il faudra télécharger et installer ce logiciel gratuit à partir de ce site :
http://audacity.sourceforge.net/
Sous Audacity
Sélectionner l'échantillonnage du projet à 384000 ou cliquer sur Piste audio / fréquence d'échantillonnage et sélectionner 384000 Hz (Pour obtenir un beau signal carré). Certains lecteurs ne lisent pas le fichier avec cet échantillonnage. Je suis descendu jusqu'à 88200 sans avoir d'erreur.
Ensuite dans le menu :
- Menu : Générer son
Sélectionner ces paramètres :
forme d'onde Carrée
Fréquence 19000 (38000Hz/2 car 2 leds IR inversées)
Amplitude 1
Durée : hh:mn:ss + millisecondes
Mettez 13ms (00,013)
Puis Validez
Vous allez avoir cette vue.
Un petit zoom avant (loupe+)
Placer le curseur à la fin du signal.
Nous allons ajouter un silence de 3ms.
- Menu : Générer silence.
Choisir Durée : hh:mn:ss + millisecondes
Mettre 3 ms (00,003)
Aller vers la fin du signal
Un petit zoom avant (loupe+).
Placer le curseur à la fin du signal.
Nous allons ajouter un signal d'1 ms.
- Menu : Générer son
Sélectionner ces paramètres :
forme d'onde Carrée
Fréquence 19000
Amplitude 1
Durée : hh:mn:ss + millisecondes
Mettre 1 (00,001).
Aller vers la fin du signal
Un petit zoom avant (loupe+).
Placer le curseur à la fin du signal.
Nous allons ajouter un silence de 1ms.
- Menu : Générer silence.
Choisir Durée : hh:mn:ss + millisecondes
Mettre 1 ms (00,001)

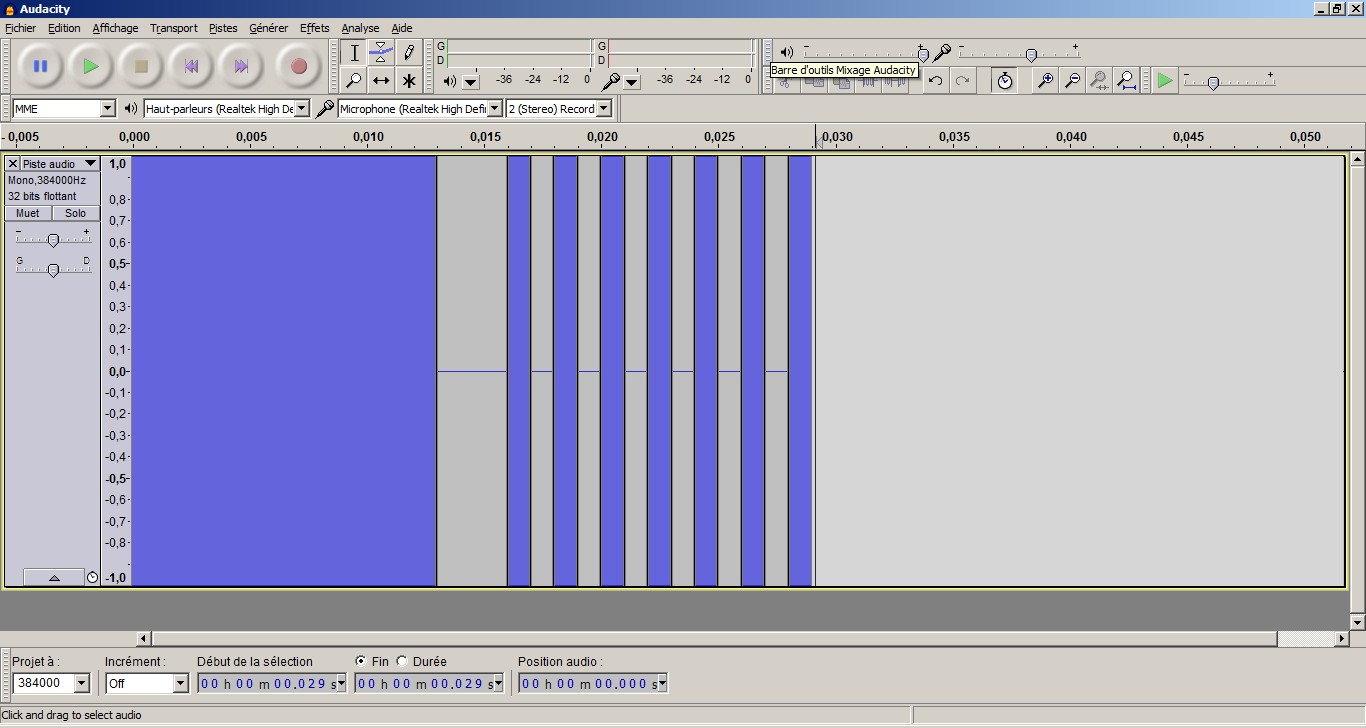

Et ainsi de suite pour avoir les 7 signaux (On et OFF) comme ceci :
- Vous pouvez aussi amplifier votre signal. Dans le menu effets/Amplification,
au dessus de 10 l'appareil photo ne répond plus.
-
Si vous voulez un intervalle de 5s entre chaque prise de vue vous rajoutez un
silence de 5s à la fin ou au début de la trame. N'oubliez pas de désactiver le
"fondu enchainé". La fonction équaliseur doit rester sur "Normal".
- Quelques lecteurs MP3 ont des filtres qui bloquent les fréquences au dessus de
16Khz.
- Pour 10 secondes entre chaque prise de vue
vous rajoutez un silence de 10s.
-
Vous enregistrerez par exemple vos fichiers prise5s, prise10s etc.
Menu Fichier/ Exporter audio/ Le nom du fichier
à votre convenance.
Vous sélectionnerez et lancerez votre fichier.wav en boucle.
- Si vous l'enregistrez en MP3, le fichier sera encodé à 44100Hz. Il vous sera demandé d'installer la bibliothèque de lien dynamique : "Lame".
http://lame.buanzo.org/Lame_v3.99.3_for_Windows.exe

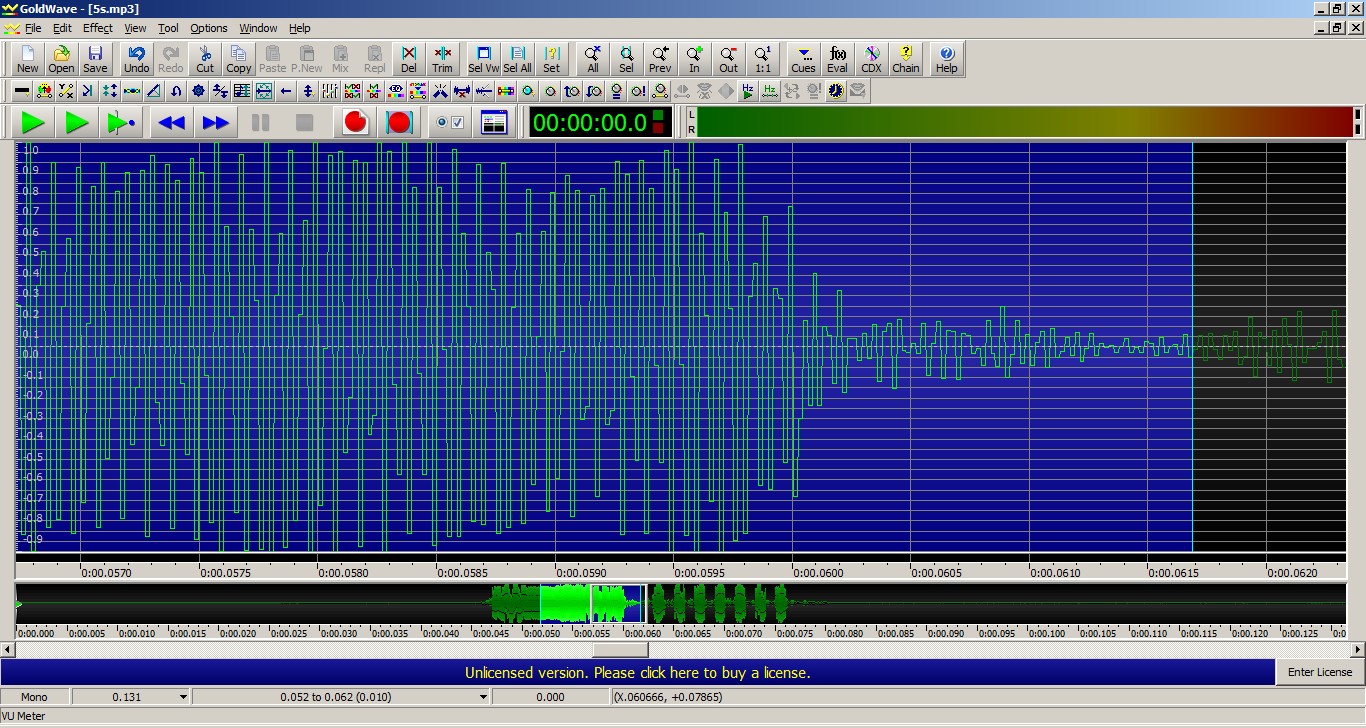

- Votre signal sera dégradé. J'ai utilisé l'application freeeware "MP3gain" pour augmenter le gain du signal et cela fonctionne aussi.
Passons au montage
Pour ma part, j'ai récupéré deux vieilles télécommandes de télé et un vieux cordon d'écouteur.
Vous récupérez les diodes IR.
Ce schéma vous montre le principe.
Essai avant le montage définitif.
Montage définitif avec de la mousse d'emballage en plaque de 2 cm d'épaisseur (Toujours de la récup).
Il ne vous reste plus qu'à brancher le Jack à la sortie casque, régler votre appareil photo sur la position télécommande à infrarouge et lancer le fichier audio en boucle en poussant le volume.
Exemple 1
Exemple 2
Exemple 3
Je vous propose de télécharger les deux fichiers. Intervalle 3 secondes, fichiers Wav et MP3.
Bouton droit de la souris et Enregistrer la cible du lien sous...
Echantillonné à 384KHz 3 secondes .mp3
Echantilloné à 384 KHz 3 secondes .wav
